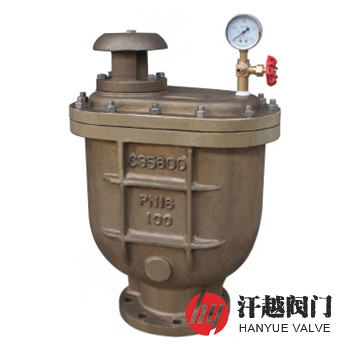

鎳鋁青銅排氣閥是一種閥體、閥蓋、塞頭、排氣罩、杠桿和杠桿架等主要部件采用ASTM B148 Grade UNS No. C95800材料整體鑄造而成，適用于介質為海水或水中含硫酸鹽、氯化物的給水管道上用的鎳鋁青銅復合式排氣閥。該閥閥瓣在管道注水開始時處于開啟狀態，大量氣體會被排放，空氣如果排放結束，閥內將其產生積水，浮球上升的同時會關閉閥瓣，排氣結束，管中如果能正常送水，那么，閥門內一旦集聚了足夠的空氣，閥內的水位降低會同步降低浮球，在此過程中，小孔會排出空氣。水泵如果不再工作，管內有負壓形成或管中水流盡，塞頭這時將立即開啟，將空氣吸進，為管線安全提供保障。其實質上屬于以普通浮球式排氣閥為前提形成的一種改良設備，浮球連接在杠桿的其中一段，機構安裝在另一段，以此對排進氣進行控制，基于杠桿作用，浮球完成對閥門啟閉控制，即便壓力較大，由于利用了杠桿原理，所以本產品同樣能把排氣完成，具有良好的工作性能。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
2 | 閥 蓋 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
3 | 塞 頭 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
4 | 浮 球 | A240 316L | A240 316L | A240 316L | 022Cr17Ni12Mo2 |
5 | 排 氣 罩 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 杠 桿 架 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
8 | 杠 桿 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||
適用介質 | 海水、鹽水或物理化學性質類似的其他液體 | |||
工作溫度 | 0℃ ~ 80℃ | |||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||||
L | L1 | H | D | D1 | D2 | b-f | Z-?d | ||
10 | 15 | 280 | 190 | 330 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 280 | 190 | 330 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 280 | 190 | 330 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 280 | 190 | 330 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 280 | 190 | 330 | 150 | 110 | 88 | 18-3 | 4-18 | |
50 | 300 | 190 | 445 | 165 | 125 | 102 | 18-3 | 4-18 | |
65 | 300 | 190 | 445 | 185 | 145 | 122 | 18-3 | 4-18 | |
80 | 365 | 210 | 500 | 200 | 160 | 138 | 20-3 | 4-18 | |
100 | 390 | 245 | 560 | 220 | 180 | 158 | 20-3 | 8-18 | |
150 | 460 | 275 | 605 | 285 | 240 | 212 | 22-3 | 8-23 | |
200 | 460 | 275 | 605 | 340 | 295 | 268 | 24-3 | 8-23 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知結構形式、公稱尺寸、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等。
